一、機械結構：

?

1、進料段1750mm由10條膠輥，不銹鋼水盤，帶預洗組成。

2清洗段段3組彈簧毛刷、8組（16條）膠輥組成，可升400mm高度，方便維修和清理。

3、風干段由3組高壓專業風刀組成。（可選兩組，速度下降）

4、清洗風干段2530mm。

5、出料端1750mm由10條膠輥組成。

6、膠輥由1個1.5KW變頻電機傳動。

7、毛刷傳動由2個1.1KW電機傳動。

8、高壓風刀由1個22KW和1個11KW高壓風機提供風壓。（22kw風壓力6500Pa風流量6000m3/h，11KW風壓力3300Pa風流量3000m3/h）

9、毛刷噴淋由3個0.55KW高壓水泵供水。

10、傘齒主傳動。

11、鑄膠（丁晴橡膠）膠輥直徑75mm。

12、全機護罩、水箱采用201不銹鋼材料。

13、主機架采用80x80x3mm方管。

14、膠輥固定在鋁型材上面，確保最好的平整度。

15、機身總長6030、寬2800、高2500。

?

二、設備主要配置

1、主傳動電機（變頻）：廠家配套

2、毛刷電機：廠家配套

3、升降電機：廠家配套

4、高壓風機：廠家配套

5、高壓水泵：凌霄

6、PLC：臺達

7、觸摸屏：臺灣威倫通

8、變頻器：臺達

9、電器元件：正泰

10、氣動元件：東泰

11、其它：廠家配套

?

三、產品介紹：

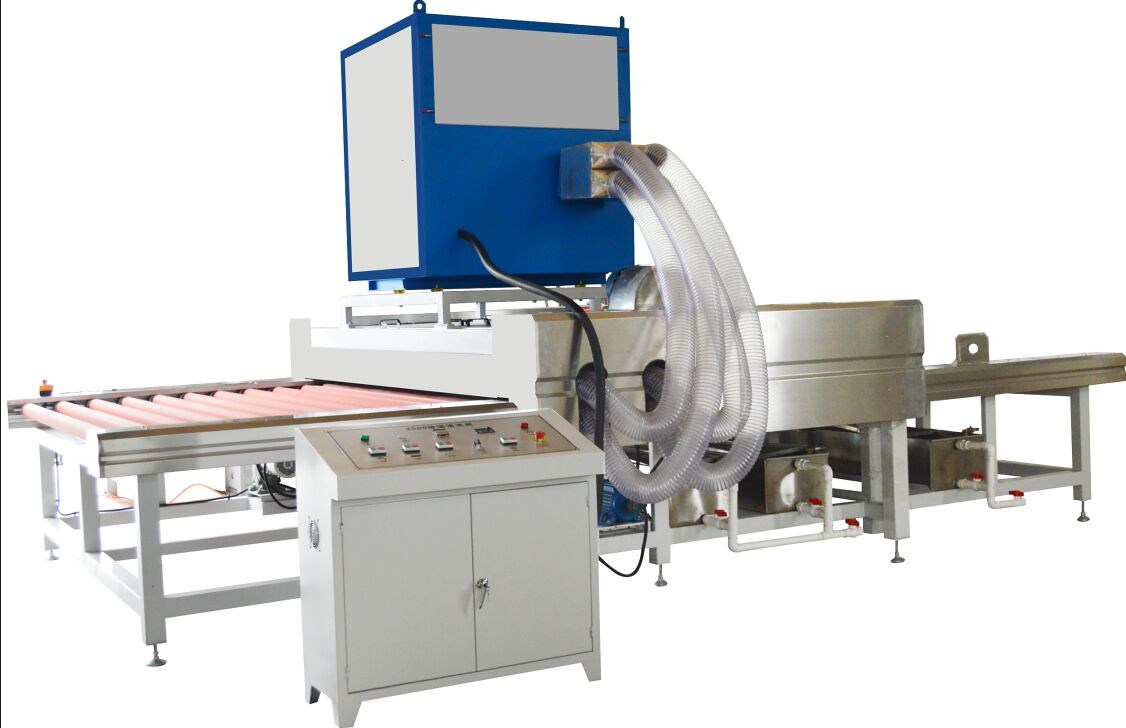

1、2000風刀型玻璃清洗機采用水平臥式結構，適用于各種平板玻璃清洗及風干。

2、機械結構由進料段，清洗段，高壓風刀風干和出料端組成。

3采用三對毛刷清洗，前面的二對硬毛刷可用氣缸提升，用第三對軟毛刷可清洗各種Low-e玻璃。

4、風干部采用專業設計的3對風刀，風刀大風干效果更好！。

5、膠輥傳動采用數字變頻變速調節，性能穩定可靠耐用。

6、全機護罩、水箱采用不銹鋼材料。

7、機器采PLC控制系統，方便連線高速磨邊機。

?

四、主要性能參數：

??? ?型號：2000

???? 速度每分鐘：1.5-12m/mim

???? 最大加工尺寸：2500mm

???? 最小加工尺寸：400x400mm

???? 加工厚度范圍：3-25mm

???? 整機功率：38kw

???? 整機尺寸：6030x2800x2500mm

???? 整機重量：3000kg
